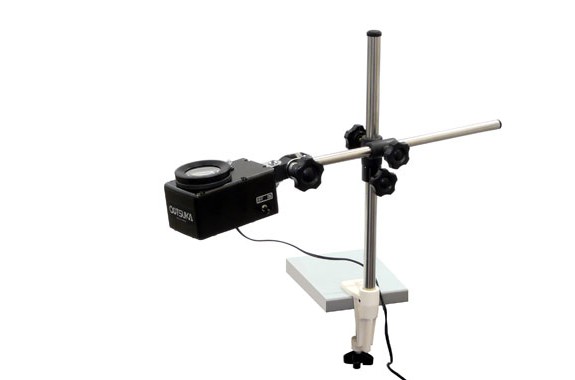

ボアルーペ-ST

■製品特長
・検査の難しい「小径穴」や「止り穴」、「深溝」の内側面や底面を検査する為に開発された製品で、ST型はロングバー式を採用し、支柱と横棒をXY方向に配置しており、長い横棒の効果で限定的ながらフリーアーム的な使用も可能です。
・照明に同軸照明を採用し、人間の視線と照明の光軸を同じにする事で、光の届かない穴内の検査を可能に致しました。
・倍率は2倍/3倍の切り替え式レンズを標準装備し、光源にはLEDを採用しています。
・オプションとして、鏡面性の有るワークの検査用に「偏光フィルター」、倍率向上用の「ボアルーペ-PUL」、作動距離を延長してより長い穴内を検査出来る「作動距離エクステンダー WDE-B」をご用意しています。
※オプションは全て3倍レンズに取付て使用を致します。
■製品名
LED 穴・溝・内面検査ルーペ
■型式名
ボアルーペ-ST型(ロングバー式)

■製品仕様

レンズ
倍率ラインナップ 2倍、3倍
レンズ有効径(mm) Φ40
レンズ材質 光学ガラス
作動距離(mm) 2倍/147 3倍/55
レンズ方式 切替式
AR(反射防止)コートレンズラインナップ 無し
照 明
光源 白色LED
入力電圧 100~240V・50/60Hz・Aプラグ(ACアダプター付き)
消費電力 1.2W
調光機能 無し

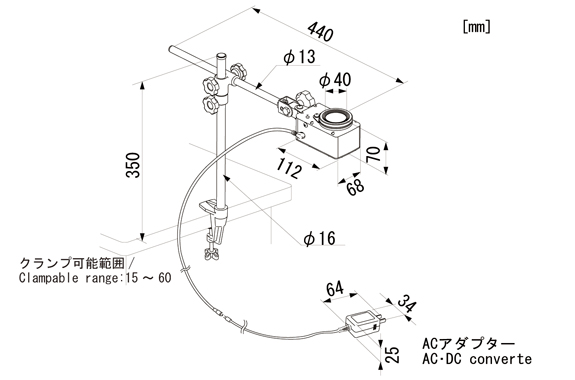

本 体
製品重量(kg) 1.3
全高(mm) 350
横棒長さ(mm) 440
横棒/支柱径(mm) Φ13/Φ16
ヘッド部寸法(mm) 112X68X70H
クランプ可能幅(mm) 15~60
使用温度範囲 0℃~35℃
防塵・防水保護等級 IP30
